Característica especial:
1. Microcontrolador industrial embutido.
2. Grande display LCD, os parâmetros de controle do sistema são todos ajustáveis.
3. Gerenciamento completo de carga PWM de 4 níveis.
4. Proteção integrada contra curto-circuito, proteção contra circuito aberto, proteção contra polaridade reversa, proteção contra sobrecarga e todas as proteções necessárias.
5. Proteção de corrente reversa dupla mosfet, baixa geração de calor
Visor LCD/botões e operação:
MENU: Alterne entre diferentes exibições ou pressione e segure para entrar/sair das configurações.
UP: Pressione para aumentar o valor.
DOWN: Pressione este botão para diminuir o valor.

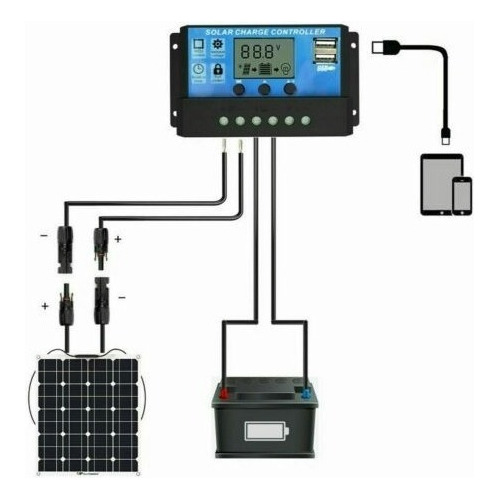

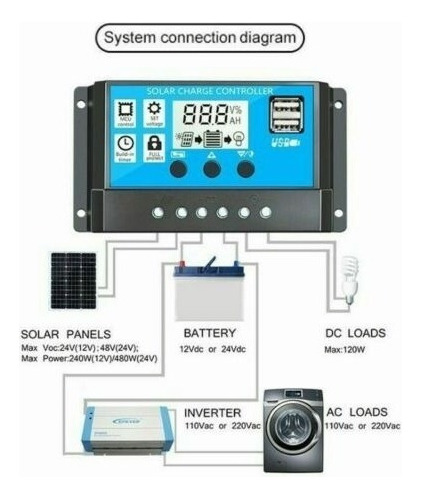

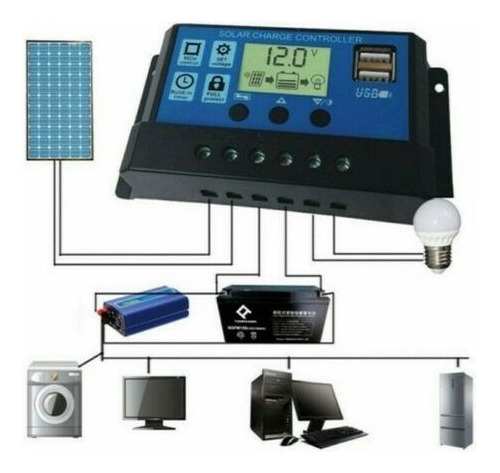

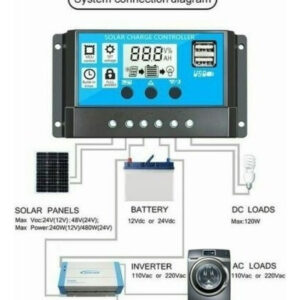

Conexão do sistema:
1. Conecte a bateria ao controlador de carregamento mais e menos.
2. Conecte o módulo fotovoltaico ao controlador mais e menos.
3. Conecte o consumidor ao controlador de carregamento mais e menos.
*Ao desinstalar, a ordem é invertida!
*Incorreto pode danificar o controlador!
Atenção:
1. Pressione a tecla Para baixo na tela principal para ligar/desligar a carga manualmente.
2. O modo de trabalho é o seguinte:
24H Saída de carga por 24 horas
1-23H Carregue após o pôr do sol, feche após o horário definido
0H Crepúsculo ao amanhecer
3. Bateria: aplica-se apenas a OPEN, AGM, GEL
4. O controlador de carregamento é adequado apenas para controlar componentes solares, não conecte nenhuma outra fonte de corrente de carregamento ao controlador de carregamento.
5. Antes da primeira instalação, certifique-se de que sua bateria tenha tensão suficiente para que o controlador reconheça o tipo de bateria.
Especificação:
Último: controle de luz
MPN: RBL
Método de carregamento: PWM
Modelo: RBL-60A
Tensão do sistema: 12V 24V
Entrada solar máxima (painel solar): 36V (bateria de 24V) 18V (bateria de 12V)
Potência máxima de entrada: 650W (sistema 12V); 1300W (sistema de 24V)
Equilíbrio: 12,6 V (selado) 14,2 V (gel) 14,6 V (transbordamento)
Carga flutuante: 13,7 V (padrão, ajustável), 12,0-15,0 V
Tensão de parada de descarga: 10,7 V (padrão, ajustável), 9,0-11,5 V
Tensão de Reconexão de Descarga: 12,5 V (padrão, ajustável), 11,0-13,0 V
Corrente nominal: 100A
<10mA
Bateria: aplica-se apenas a OPEN, AGM, GEL
Temperatura de trabalho: -3560
Saída USB: 5V/2A Máx.
Tamanho: 13,4*7*3,3 cm
O pacote inclui:
100A controlador de carga solar*1
Nota: Por favor, preencha o endereço correto, se o seu endereço estiver em um local remoto, preencha o endereço da agência dos correios mais próxima. Por favor, preste muita atenção às informações de logística do seu produto! ! (Evite que seu produto seja devolvido!!)
Características do produto
Características principais
|
Marca
|
BuFan |
|---|---|
|
Modelo
|
solar charge controller |
Outros
|
Microcontrolador
|
RBL-60A |
|---|---|
|
Tensão de operação
|
12V/24V |
