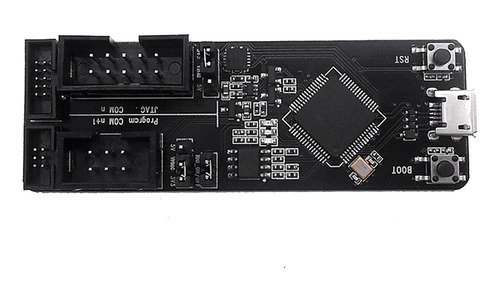

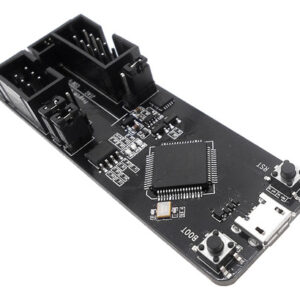

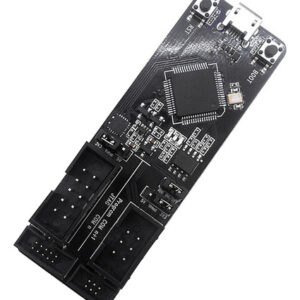

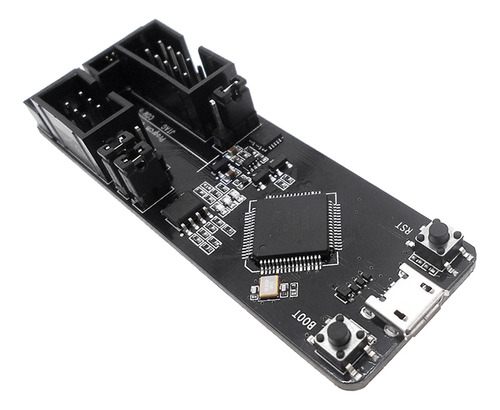

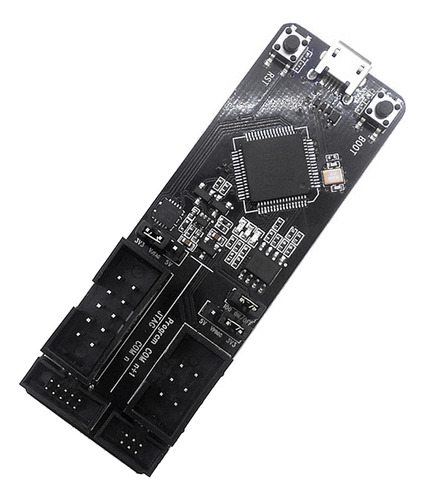

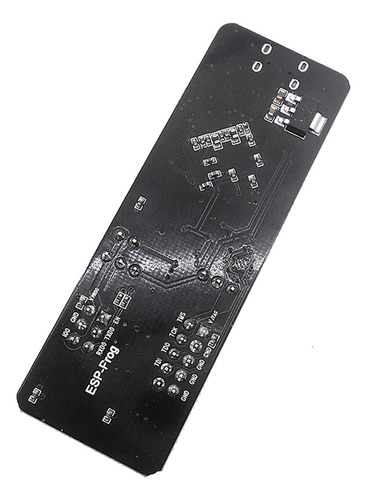

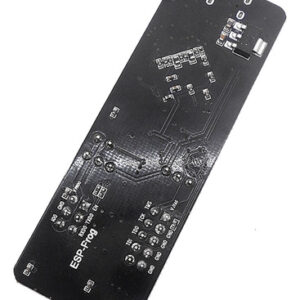

1. O ESP-Prog é uma ferramenta de desenvolvimento e depuração com download automático de firmware, comunicação serial, depuração JTAG e outras funções.
O download automático do firmware e as funções de comunicação serial estão disponíveis para as plataformas ESP8266 e ESP32, e a função de depuração em circuito JTAG está disponível para a plataforma ESP32. 2. O ESP-Prog é fácil de usar e pode ser conectado a um computador com apenas um cabo USB. O computador pode reconhecer a função de download e as duas correspondentes à função JTAG.

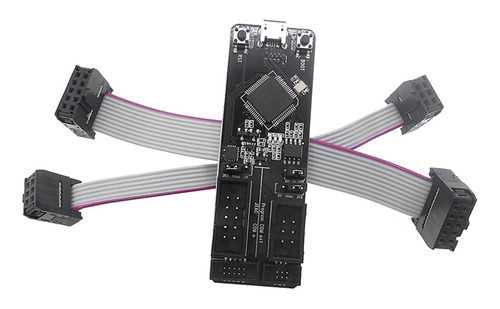

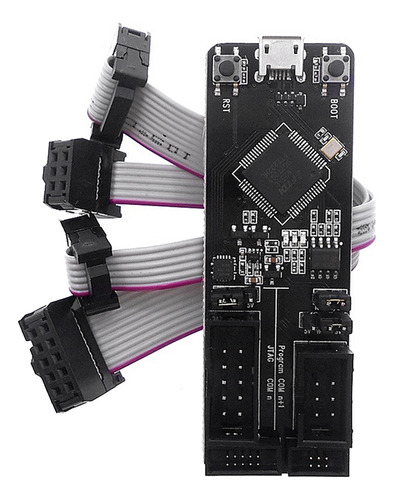

3. O ESP-Prog pode ser conectado à placa do usuário usando o cabo. O conector está disponível em pacotes de passo de 2,54 mm e 1,27 mm com um design infalível.
É necessário que a placa de usuário coloque os conectores Program (6 pinos) e JTAG (10 pinos) na ordem correspondente. 4.

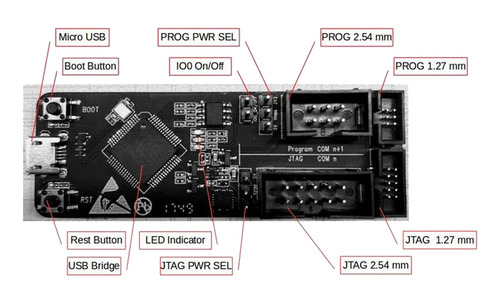

Considerando que a tensão da fonte de alimentação de diferentes placas de usuário pode ser diferente, as duas interfaces do ESP-Prog podem selecionar uma fonte de alimentação de 5V ou 3,3V através do Pin Header, que tem forte compatibilidade de energia. Etapas de uso: 1.
Conecte a placa de depuração ESP-Prog e a porta USB do computador por meio de um cabo USB. 2. Instale o driver do chip FT2232HL no lado do computador. O computador reconhece dois, indicando que o driver foi instalado com êxito.
3.

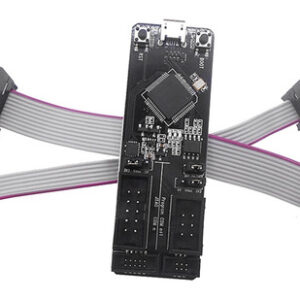

Use o cabeçalho Pin para selecionar a tensão de saída da fonte de alimentação na interface programa/JTAG. 4. Conecte a placa de depuração e a placa do produto ESP com o cabo cinza.
5.
O download automático e a depuração JTAG da placa de produto ESP32 podem ser obtidos usando ferramentas ou scripts oficiais de software.

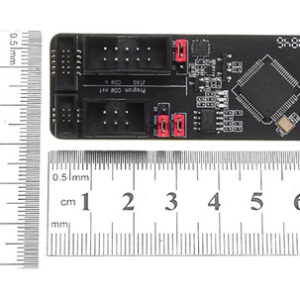

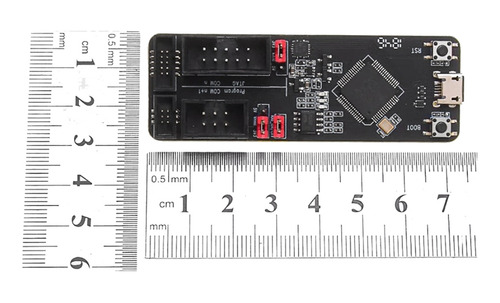

Tamanho: 73,4 mm x 25,1 mm
Interface: Programa;
Número do modelo JTAG: ESP-Prog Cor: preto Material: ABS Conteúdo do pacote: 1 x Program Downloader 2 x cabo
Características do produto
Características principais
|
Marca
|
Genérica |
|---|---|
|
Modelo
|
Generic |
|
Cor
|
Preto |
