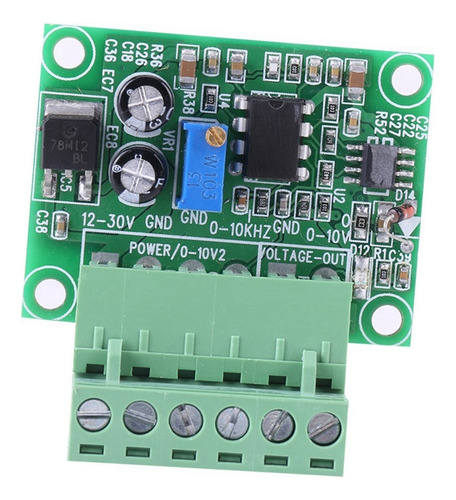

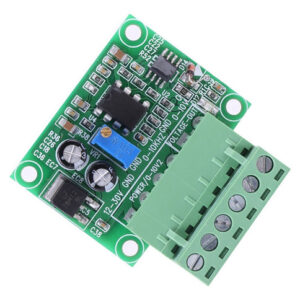

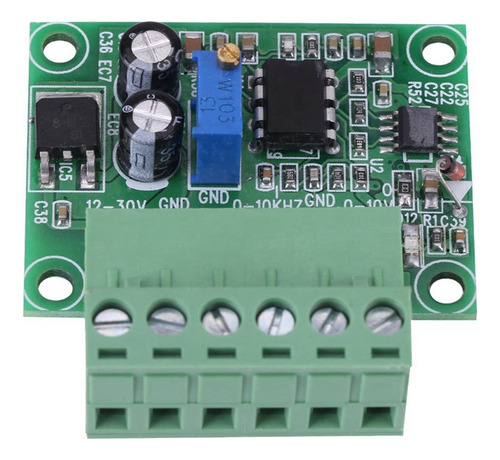

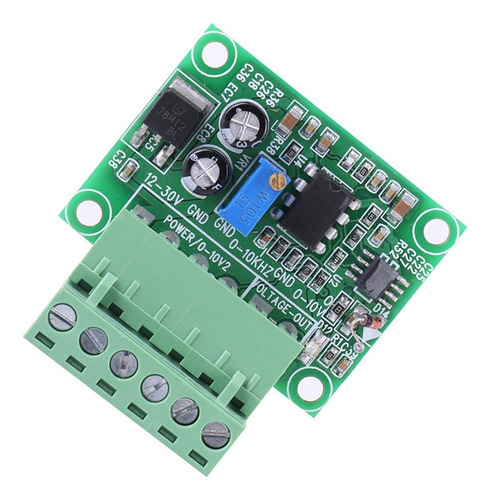

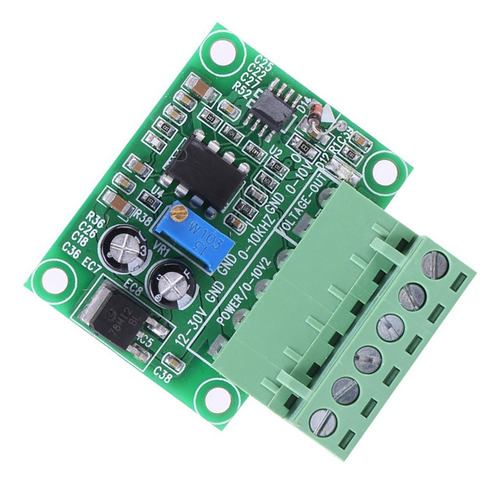

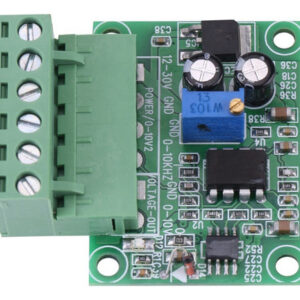

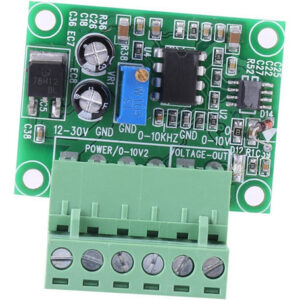

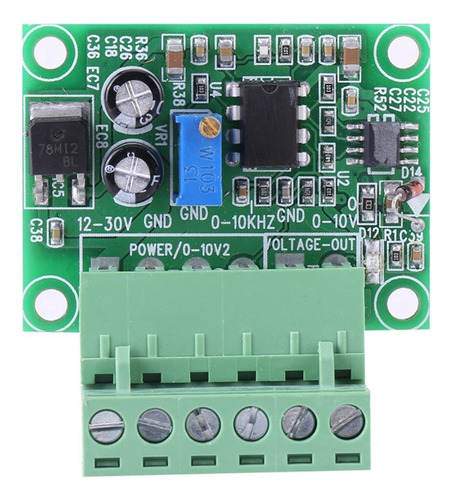

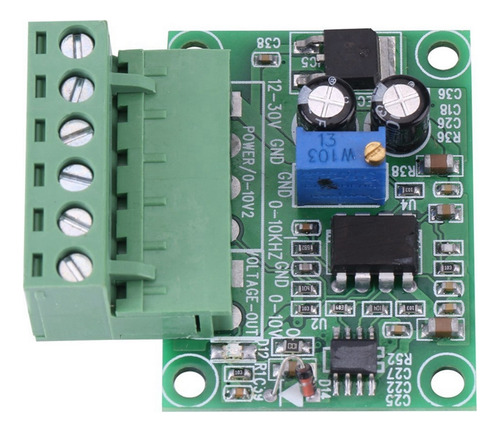

Frequência À Tensão 0-10khz A 0-10v F/v Digital A Analógica

Bem-vindos à nossa loja
Descrição:

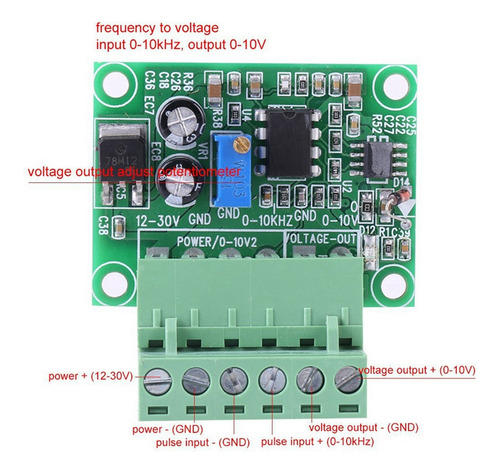

A frequência do sinal de pulso de 0HZ a 10KHZ se converte em um sinal de tensão analógico de 0-10V. Pode ser usado para alternar a interface entre o PLC e o conversor de frequência, ou para correspondência de interface, como a correspondência da placa de controle de movimento e do controle do inversor.

Características:

O nível de pulso de entrada é 5V 12V 24V, que pode ser inserido diretamente sem resistor serial. A frequência do sinal de entrada deve manter mais de 0,5 segundos.

A frequência do sinal de pulso de 0HZ a 10KHZ se converte em um sinal de tensão analógico de 0-10V.

Adequado para a comutação do PLC e do conversor de frequência.

Este módulo é fácil de conectar e conveniente de usar.

Entradas de sinal com isolamento de acoplamento óptico, que podem garantir a capacidade de anti-interferência.

Especificação:
Corrente de saída: 5MA
Tensão: 0-10V
Pulso de entrada nível: 5V 12V 24V
Frequência: 0 a 10KHZ
Tamanho: Aprox. 4,5 x 4,5 cm/1,77 x 1,77 polegadas
Peso: 18g
Quantidade: 1 unidade

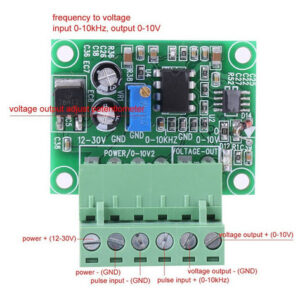

Uso: A

placa potenciométrica multicírculo é usada para calibrar a correspondência da frequência e tensão.

Faixa de tensão de alimentação de entrada de 12-30V DC. (Recomenda-se a tensão de 15-24V)

Quando o nível de eletricidade é de 12V, a tensão da fonte de alimentação NÃO pode ser de 12V. É melhor mais do que 15V. Quando o nível de eletricidade é de 24V, a tensão da fonte de alimentação pode ser de 24V.

Entradas de sinal com isolamento de acoplamento óptico. Para garantir a capacidade de anti-interferência.

Para uso com o tipo NPN suportado por PLC. Deve ter um fio terra.

Pois com o codificador, a velocidade constante do codificador gira continuamente mais de 0,5 segundos.

Módulo conversor de frequência/tensão, o tempo de resposta é de cerca de 0,3-0,5 segundos.

Se a entrada do sinal for fluxo de turbina e assim por diante, um acoplador óptico 817 e um resistor foram necessários para combinar com o medidor de vazão normalmente devido à correspondência do sinal.

Relação correspondente:
Quando o F/V com a resistência transferida para um intermediário valor, F/ v correspondente à seguinte relação, 100 HZ, sinal igual a 0,1 V, a precisão é de 1 por cento. Não pode atingir 2 dígitos após o ponto decimal se a precisão relativamente alta da ocasião não for suficiente.

0,1V sinal igual 100HZ
500HZ sinal igual 0,5V
1KHZ sinal igual 1V
2KHZ sinal igual 2V
3KHZ sinal igual 3V
4KHZ sinal igual 4V
5KHZ sinal igual 5V
6KHZ sinal igual 6V
7KHZ sinal igual 7V
8KHZ sinal igual 8V
9V KHZ sinal igual 9V
10KHZ sinal igual 10V
Cada 0,1V DC de correspondência entre a frequência 100HZ. Quando a correspondência é permitida, pode ser corrigida para se ajustar ao potenciômetro da placa.

Lista de pacotes:
1 x Conversor de Frequência para Tensão
…

Garantia do vendedor: 20 dias
