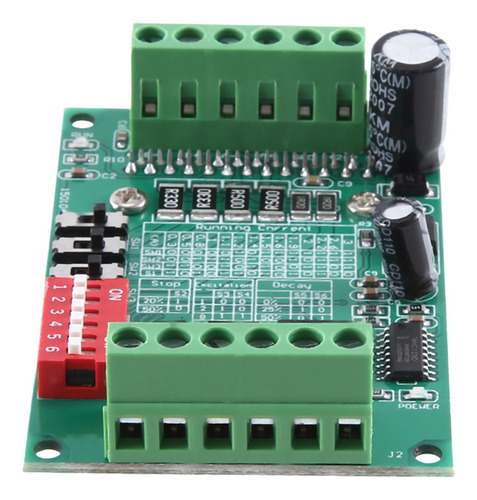

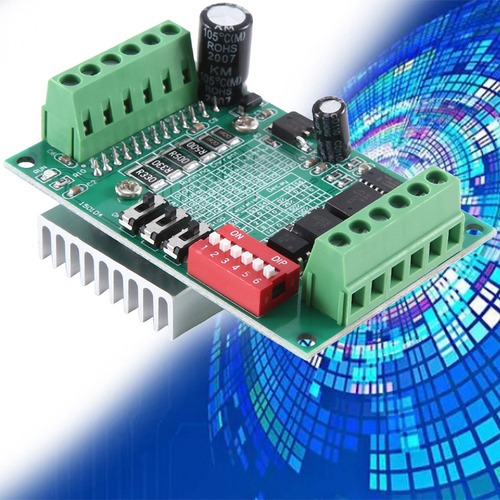

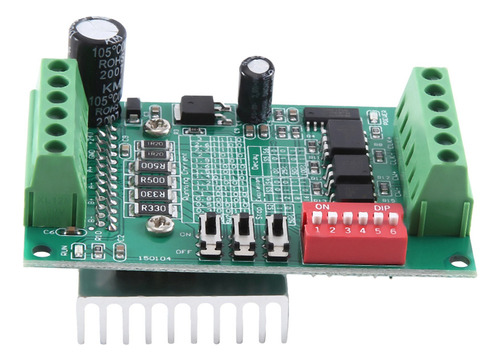

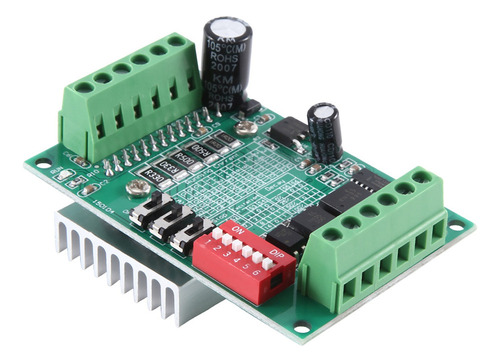

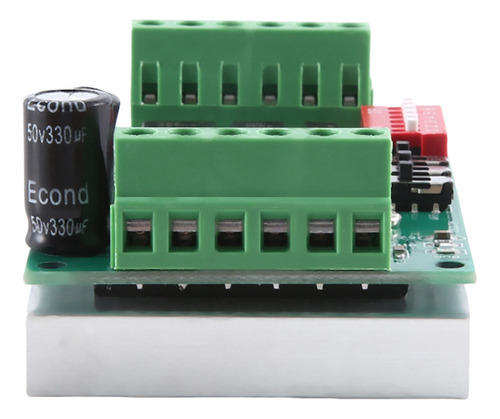

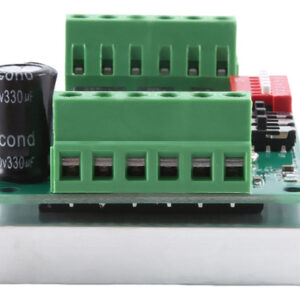

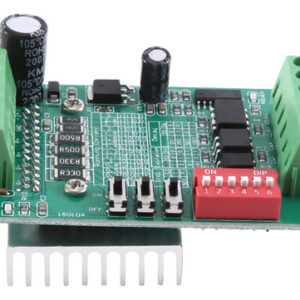

Generic Controlador De Motor De Passo Tb6560 3a

Meu caro amigo, se tiver alguma dúvida, contacte-me. É um prazer servi-lo.
1. O nível atual pode ser ajustado passo a passo para atender às suas diversas necessidades de aplicação.
2. Meio fluxo automático ajustável.
3.
Adote o acoplador óptico de alta velocidade 6N137 para garantir a sincronização de alta velocidade. 4. Instruções de configuração de impressão em chapa, pode ser operada sem instruções.
5.

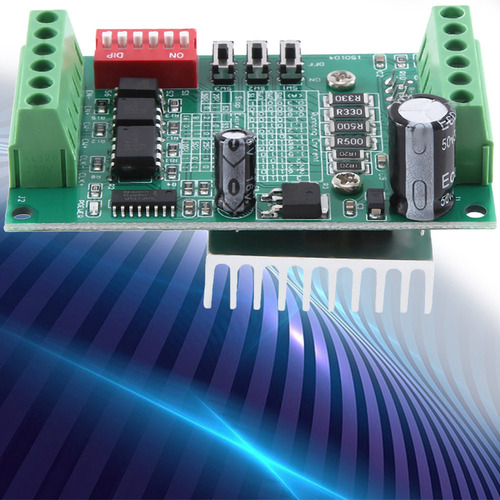

O radiador grosso e de dentes próximos é usado para uma boa dissipação de calor. Tensão de trabalho de 10V-35V.

Recomenda-se usar fonte de alimentação comutada Fonte de alimentação de 24 V.
Adote o acoplador óptico de alta velocidade 6N137 para garantir a sincronização de alta velocidade.
É adotado o novo chip Toshiba TB6560AHQ, que possui circuitos de desligamento de baixa tensão, desligamento por superaquecimento e proteção contra sobrecorrente para garantir um desempenho ideal.
Saída máxima nominal: ± 3A, valor máximo de 3,5 A. Adequado para etapas de
duas fases/quatro fases/quatro fios/seis fios Motores de passo dentro de 42, 57 etapas dentro de 3A, não adequados para motores de passo superiores a 3A. Função automática de semifluxo. Subdivisão: etapa completa, metade

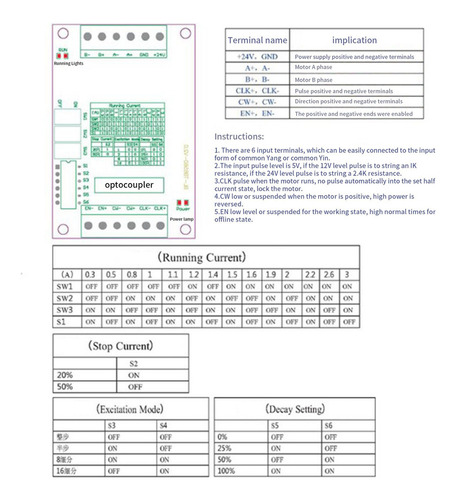

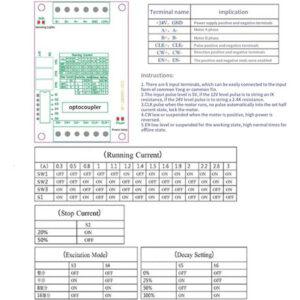

Etapa, 1/8 etapa, 1/16 etapa, máximo 16 subdivisões.
Cor: conforme mostrado
Material: PCB

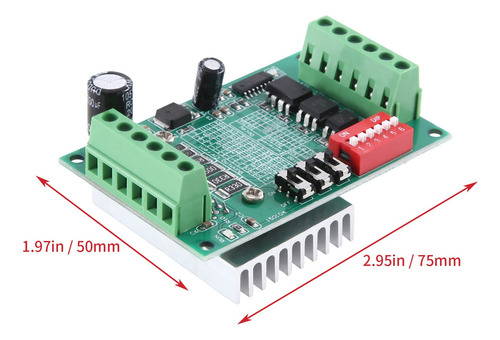

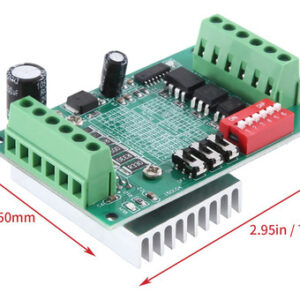

Tamanho: cerca de 50 x 75 x 35 mm (largura* comprimento* altura)

Conteúdo da embalagem:
1 conjunto de acessórios da placa-mãe do controlador de motor
Nota:
lotes diferentes podem ter diferenças na aparência, cor e caracteres impressos do produto, o que não afetará o uso. A fiação deve ser verificada repetidamente antes de ser alimentada. Conectar o fio errado pode queimar o chip! A corrente ajustada não deve exceder a corrente nominal do motor
