Relé De Sequência De Fase Trifásica Proteção De Sequência De

Olá!

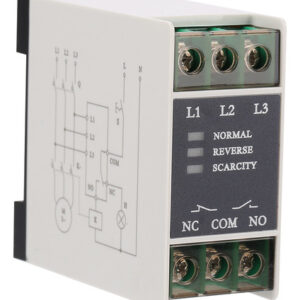

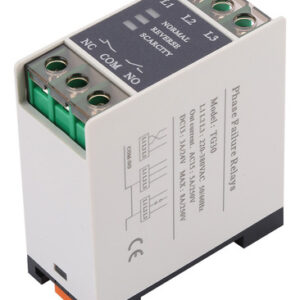

O Relé de Sequência de Fase é um novo produto de alta tecnologia aplicado a circuitos integrados digitais de grande escala e projetos sem transformador. Altamente versátil (trifásico 220V ~ 380V), tamanho ultrapequeno, aparência muito bonita.

Ele detecta a forma de onda e a fase da fonte de alimentação pelo IC para avaliar se a fonte de alimentação é anormal. Na fase reversa (antifase), desequilíbrio de tensão trifásica, perda de fase e curto-circuito quando a carga indutiva, como o motor, está funcionando, ele pode avaliar e emitir rapidamente a proteção do relé, e sua função de proteção não é afetada pelo circuito ou corrente de carga, corrente de sobretensão, corrente desequilibrada e características de carga, alcançando operação de longo prazo com desempenho total e clima total para garantir a operação normal e estável do motor. Ele pode ser usado para fornecer proteção de relé para vários motores trifásicos e outros equipamentos trifásicos, como compressor de refrigeração, bomba, ventilador, compressor de ar, elevador, máquina de moldagem por injeção.

Características de proteção:
1. Proteção contra perda de fase: significa que qualquer fase ocorre perda de fase quando o circuito protegido está em funcionamento ou parado. Nesse caso, a luz indicadora vermelha será acesa e será prioritária.
2. Proteção de reversão de fase: é uma salvaguarda que atua imediatamente, que protege L1, L2 e L3 trifásicas contra uma sequência de conexão incorreta. Nesse caso, a luz indicadora amarela será acesa.
3. Proteção contra desequilíbrio de tensão: Embora a proteção da taxa de desequilíbrio de tensão seja superior a 50 por cento, o desequilíbrio da tensão trifásica afetará o funcionamento seguro do equipamento. Nesse caso de perda de fase, a luz indicadora vermelha acenderá e será prioritária.
4. Proteção contra atraso: Quando a falha ocorre, o monitor demora 1 a 3 segundos para agir e soltar.

Características de funcionamento:

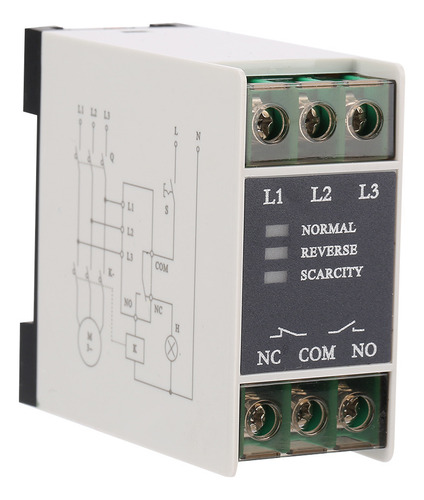

1. Se a conexão das fases L1, L2 e L3 estiver correta, a luz verde do relé acende e o relé fecha. Se estiverem errados, a luz amarela do relé acende. Trocando quaisquer dois deles, o relé aceitará a sequência de fases e começará a funcionar normalmente.
Neste caso em que ocorre luz amarela acesa e relé não fechado após o equipamento protegido funcionar normalmente, deve ser uma conexão errada do circuito externo. O relé tem uma função de proteção contra conexão errada.
2. Embora qualquer uma dessas fases L1, L2 e L3 seja perda de fase, a luz vermelha é acesa com a luz verde apagada e o relé liberado. Enquanto a tensão voltar ao normal, ela se recuperará imediatamente com luz verde acesa e relé fechado.

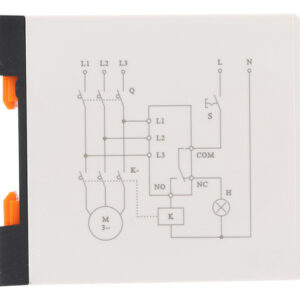

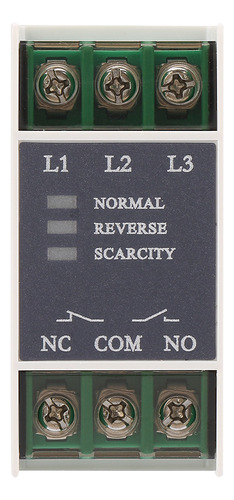

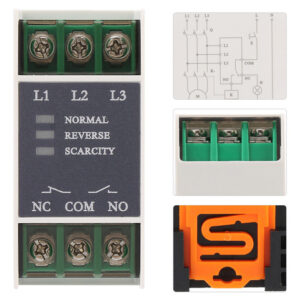

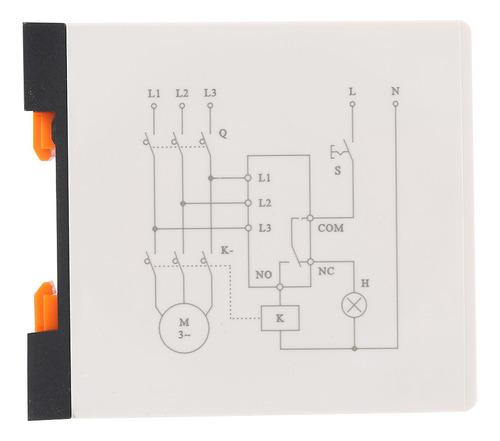

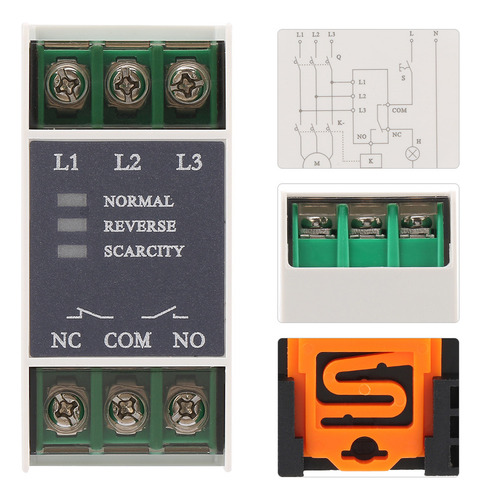

3. L1, L2 e L3 se conectam com AC trifásico. NÃO, COM são normalmente pontos de contato abertos e NC, COM são normalmente pontos de contato fechados. Use o cabo para conectar o terminal diretamente.

Especificação:

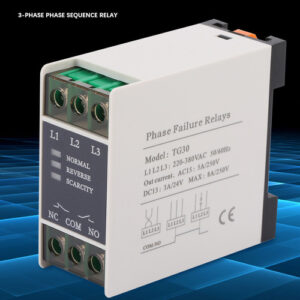

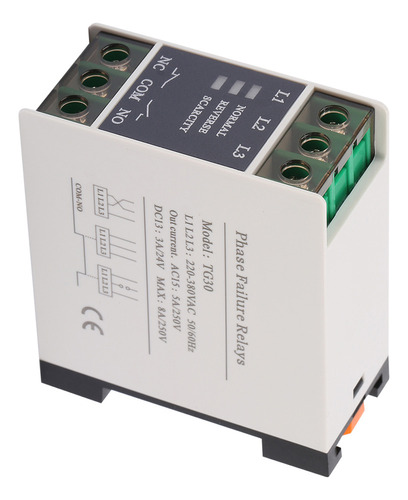

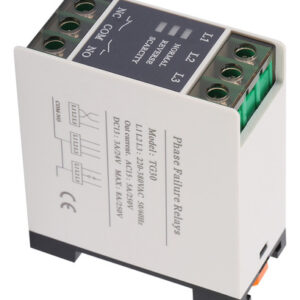

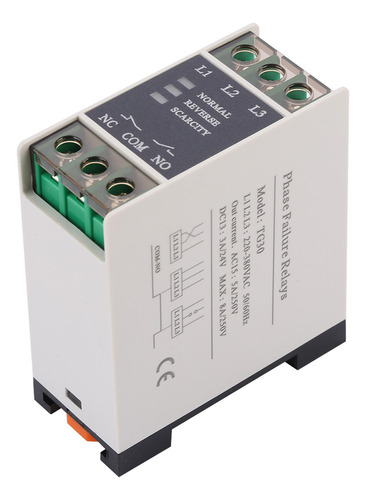

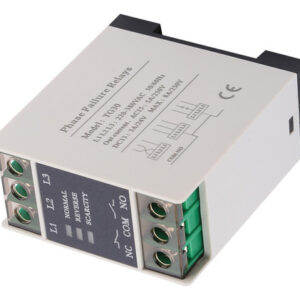

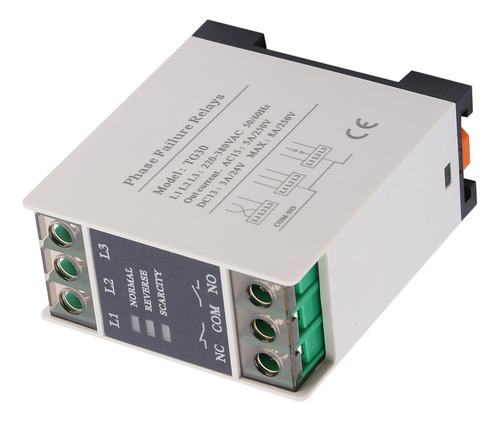

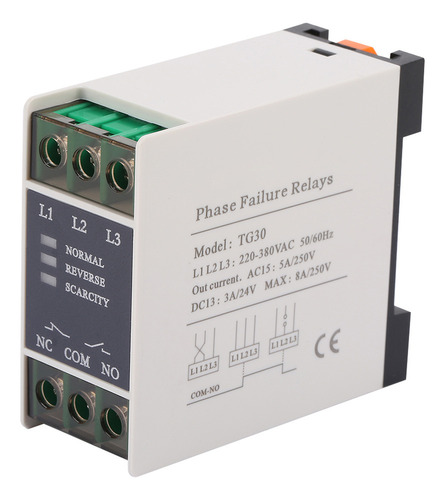

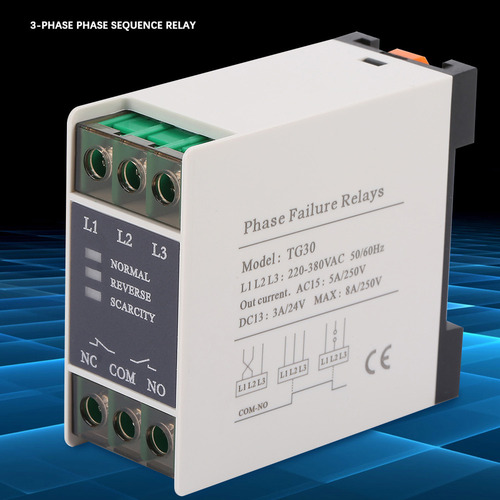

Modelo: TG30

Tensão nominal: 220-380VAC

Corrente nominal: 5A

Consumo de energia: Menor e igual a 2W

Tensão de isolamento: 40000Vcc/m

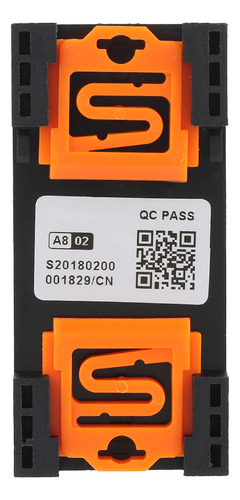

Método de montagem: trilho tipo TH de 35 mm ou parafusos M2-M4

Peso da embalagem: Aprox. 98g/3,4 oz

Lista de pacotes:

1 * Relé de sequência de fase
